🦾 Inverse Kinematics (Động Học Ngược)
Tóm tắt nhanh
Inverse Kinematics (IK - Động học ngược) là một phương pháp toán học được sử dụng trong lập trình hoạt hình (Animation) và Robot để xác định tọa độ quay của chuỗi các khớp nối (Joints) nhằm đưa điểm neo cuối cùng (End-effector) chạm chính xác vào một tọa độ mục tiêu. Trong Game engine, IK chịu trách nhiệm tự động bẻ cong đầu gối, khuỷu tay để nhân vật có thể bước đi thăng bằng trên địa hình dốc, hoặc với tay cầm chuẩn xác một vật thể mà không cần Animator phải vẽ tay từng khung hình.

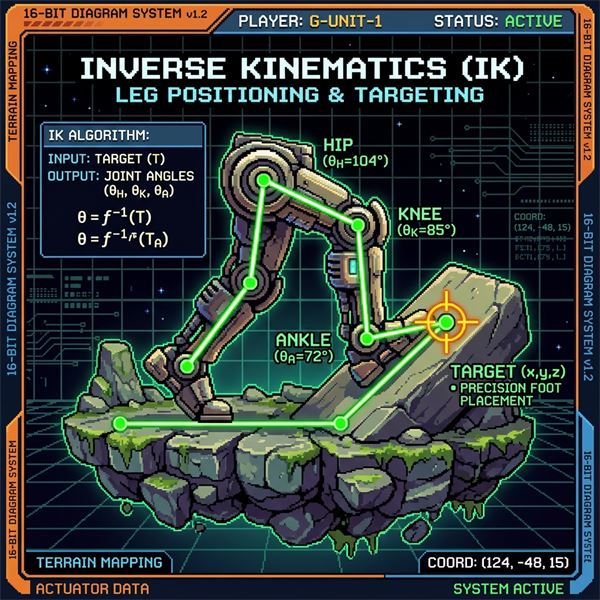

Minh họa Pixel Art: Lưới tính toán IK tự động bẻ góc đầu gối khi bàn chân chạm địa hình gồ ghề.
1. Bản chất sự khác biệt: FK và IK
Để hiểu sự ưu việt của hệ thống IK, cần so sánh nó với phương thức nguyên thủy là FK (Forward Kinematics - Động học tiến):
- Forward Kinematics (FK): Thuật toán tính từ Gốc rễ (Root) → Ngọn (End). Ví dụ: Để nhân vật đưa tay chạm vào nắm đấm cửa, Animator phải xoay khớp vai (Vai), sau đó xoay khớp khuỷu tay (Cùi chỏ), và cuối cùng xoay khớp cổ tay để căn chỉnh. Cách này cực kỳ chậm và không thể tự động thích ứng nếu nắm đấm cửa thay đổi vị trí.
- Inverse Kinematics (IK): Thuật toán tính từ Ngọn (End) → Gốc rễ (Root). Lập trình viên chỉ đạo Engine: “Hãy gắn bàn tay thẳng vào nắm đấm cửa”. Máy tính sẽ tự động giải phương trình lượng giác để bẻ gập phương hướng của khuỷu tay và khớp vai sao cho hợp lý nhất theo định luật vật lý mô phỏng [S1].
2. Ứng dụng sống còn trong Kỹ thuật Game
Công nghệ IK là mạch máu để tạo ra “Ảo giác về trọng lượng” (Illusion of Weight) của đồ họa thế hệ mới:
A. Foot Placement (Đồng bộ bàn chân địa hình)
Hệ thống Foot IK thường bắn một luồng tia dò vật lý (Raycast) từ chân nhân vật xuống bản đồ. Nếu nhân vật bước lên các bậc thang hoặc mỏm đá nghiêng, tia dò sẽ gửi trả dữ liệu chiều cao (Height). Hệ thống IK sẽ tự động phân tích và gập đầu gối của chân cao lên, trong khi giữ chân thấp thẳng đứng, tạo ra sự thăng bằng tự nhiên tuyệt đối.
B. Aim & Look IK (Hướng nhìn & Ngắm bắn khép kín)
Trong các dòng game bắn súng ngòi nổ như FPS hay TPS, Aim IK khóa chặt hai bàn tay của nhân vật vào kết cấu nòng súng. Khi khung nhìn Camera di chuyển lên hoặc xuống, cột sống và cánh tay nhân vật bị hệ thống IK kéo xoắn theo mũi súng thay vì phải tạo hàng trăm đoạn diễn họa Look-Animation khác nhau [S2].
C. Công nghệ Thực Tế Ảo (VR Avatar)
Khác với PC truyền thống, kính viễn vọng Công nghệ Thực tế Ảo (VR - AR) chỉ ghi nhận được 3 điểm đầu vào của người dùng: Cái đầu (Headset) và hai bàn tay (2 Controllers). Để render ra toàn bộ cánh tay hiển thị trong thế giới ảo, Engine bắt buộc dùng thuật toán IK Nội suy, tính ngược từ bàn tay của bạn để đoán xem cùi chỏ của bạn đang gập theo góc độ nào.
3. Các bộ giải thuật phổ biến (IK Solvers)
Máy tính không thực sự hiểu “Giải phẫu cơ thể người”, nó xử lý cơ chế bẻ khớp thông qua các vòng lặp toán học để tiệm cận kết quả tốt nhất. Hai dạng giải thuật thông dụng nhất trong ngành gồm:
- CCD (Cyclic Coordinate Descent): Phương pháp lặp (Iterative) truyền thống duyệt nhanh qua từng góc từ xương nhỏ lùi về xương lớn cho tới khi đầu mút chạm điểm đích. Siêu nhanh và cực nhẹ cho CPU, tuy nhiên hay gặp lỗi giật cơ (Jitter) khi đường ray bị kéo căng thẳng đứng.
- FABRIK (Forward And Backward Reaching IK): Thuật toán hiện đại kéo đầu mút về vị trí, ngắt liên kết đoạn giả, sau đó kéo các đốt đùi và hông lại cho hợp nhau, rồi làm ngược lại từ hông ra đầu gối. Kết quả rất mượt và trực quan, đang là tiêu chuẩn công nghiệp mặc định hiện tại trên Unreal Engine và Unity [S3].
4. Chi phí Tối ưu Kỹ Thuật (Optimization)
Mặc dù có khả năng đem lại độ chân thực đáng kinh ngạc, quy trình tính ngược IK Solver là “kẻ sát nhân” nuốt trọn tài nguyên xử lý của hệ điều hành. Mỗi khớp nối cần được tính lượng giác (Sin/Cos) liên tục mỗi khung hình (Frame). Trong các trò chơi có hằng hà sa số vật thể, Lập trình viên sẽ sử dụng biện pháp vô hiệu hóa IK (IK Culling hoặc Disable IK Components) lên những quái thú quèn đang đứng ngoài tầm nhìn hiển thị (Frustum Culling) nhằm tiết kiệm nỗ lực tính toán của Frame Rate.
