🦾 Forward Kinematics (Động Học Tiến)
Tóm tắt nhanh
Forward Kinematics (FK - Động học tiến) là phương pháp toán hình học cơ sở nhất trong chuỗi sản xuất diễn hoạt hoạt hình 3D, trong đó hệ thống tính toán chuyển động theo trình tự phân cấp từ khớp gốc (Root/Parent) lan truyền dần xuống các hệ khớp nhánh (Child/End-effector). Trái ngược hoàn toàn với việc máy tính tự tìm đường giải đố của thuật toán Inverse Kinematics, FK yêu cầu Animator xoay tính tiến thủ công từng mấu khớp xương một để định dạng ra tư thế cuối cùng của nhân vật.

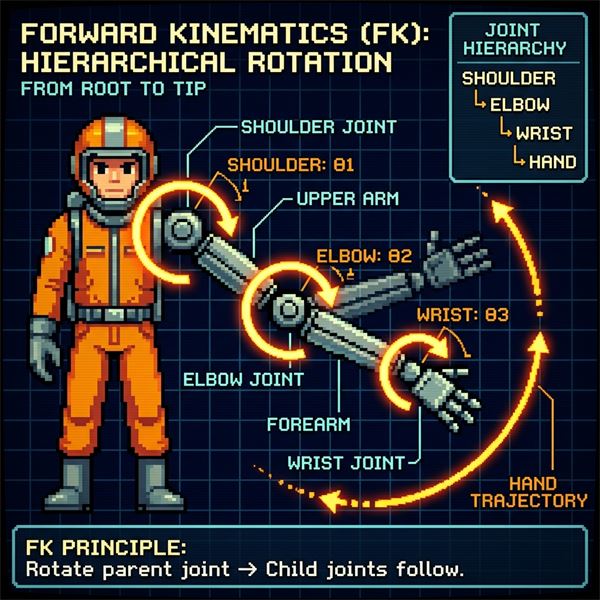

Minh họa Pixel Art: Dòng chảy động lực học đổ từ khớp vai (Cha) xuống khuỷu tay và nối truyền tới bàn tay (Con).
1. Cơ chế Truyền động Phân cấp (Hierarchical Rotation)
Trong mô hình rigging xây dựng kết cấu xương 3D tiêu chuẩn của Game engine, cơ thể nhân vật được thiết lập dựa trên hệ thống phân cấp Cha-Con (Parent-Child Hierarchy). Cấu trúc Forward Kinematics giải quyết bài toán quỹ đạo vận động bằng cách áp dụng chuỗi biến đổi hình học thuần túy một chiều:
- Khớp Cha (Parent) di chuyển: Kéo theo toàn bộ các khớp Con (Child) dịch chuyển thụ động theo luồng không gian của nó.
- Khớp Con (Child) di chuyển: Có không gian trục xoay độc lập, nhưng tuyệt đối không phản lực hay gây ảnh hưởng ngược lại lên hình thái của khớp Cha.
Ví dụ thực tiễn hiện trường: Tại tựa game thiết lập môi trường 3D, nếu mưu cầu vung một cú đấm uy lực, bằng công cụ FK, nhà thiết kế đồ họa phải cầm chuột vặn xoay khớp bả vai trước tiên. Khi bả vai xoay 45 độ, không gian khu vực cẳng tay và bàn tay sẽ bị bẻ văng theo một đường cung tròn. Sau đó, tiếp tục nhấp xoay cùi chỏ, rồi mới bẻ gập cổ tay. Tọa độ đâm mục tiêu cuối cùng của nắm đấm là Hệ quả bị động tổng hợp lại từ góc quay của 3 khớp dồn lại.
2. Bảng Phân Tích Thực Chiến (Strengths & Weaknesses)
🟢 Lợi Tức Hiện Hành (Strengths)
- Kiểm soát tuyệt đối đường vòng cung (Arc of Motion): Animator là người làm chủ 100% dòng thời gian (Timeline). Các đòn đánh uy lực (như chém kiếm xé gió cường độ cao) sẽ được vẽ nên những đường cung cực kỳ mượt mà (Arcs - Mệnh đề kinh điển trong 12 nguyên tắc chuẩn mực Hoạt hình).
- Chi phí hiệu năng tiệm cận 0: Phương trình đại số tuyến tính của bộ công cụ FK tính toán biến đổi Ma trận xoay tiêu thụ lượng ngân sách siêu ít ở khối xử lý CPU. Nếu quy đổi so với bộ kiểm tra đường truyền bắt dò điểm neo cực ngốn điện năng của Inverse Kinematics, FK nhẹ như một sợi lông hồng [S1].
- Mượt mà và chống gập góc: Tuyệt đối miễn nhiễm với rủi ro “vặn cổ trật khớp” hay hiện tượng nháy giật cơ điện học (Jittering) dính dáng lỗi bộ giải mã tự động.
🔴 Lỗ Hổng Ứng Dụng (Weaknesses)
- Tách biệt khỏi tương tác vật lý: Một nắm đấm FK không bao giờ dừng lại giữa chừng nếu đâm vào tường (Hitbox) do thiếu cơ sở nhận biết địa hình. Giải pháp duy nhất cho điều này là áp hệ Physics Engine (Cơ cẩu Vật lý) hay bộ dò Collisions bổ sung.
- Gánh nặng Thao Tác (Time Constraint): Việc dàn khuôn tỉ mỉ cố gắng ép dán bàn chân của người lính sát khít mí phiến đá dốc bằng công cụ xoay xoắn FK là một ác mộng hao tâm tổn trí với chuyên viên đồ họa (Game Artist).
3. Môi trường Ứng dụng Thường Trực
Dù các gã khổng lồ phát hành động cơ kỹ thuật đã cập nhật sâu sắc kho tự động hóa cao cấp Inverse Kinematics, FK vẫn sừng sững tại nền tảng với vai trò hệ thống sống còn trong các môi trường đặc thù:
- Biên đạo bước chạy (Walk Cycles): Base Animation Loop nhảy hay đi bộ luôn được cấu trúc và phủ màu chuyển động cốt lõi bằng FK.
- Điêu khắc Cảm xúc (Facial Rigging): Các cơ mô đun nhỏ nhoi trên khuôn mặt như nhướn lông mày, ngoác miệng luôn làm việc cô lập thụ động, hiếm khi dính dáng với IK lồng nhau.
- Râu ria và Tóc tai (Cloth/Hair Mechanics): Những sợi xích vật lý treo mình hay vạt áo rũ trôi chảy trên sóng gió luôn vận hành từ gốc rễ neo vào cơ thể thả xuôi chiều rơi dựa vào các nút phân nhánh tĩnh của FK.
4. Xem thêm
Nguồn tham khảo:
- [S1] Autodesk Maya Documentation: Forward vs Inverse Kinematics
